Spécifications du fil : Filetage métrique, filetage PG, G(PF) fil de discussion. (Les fils peuvent être personnalisés)
Indice d’étanchéité : Indice IP68-10
Température de fonctionnement : Statique -40°C à 100°C, ou peut résister à une chaleur jusqu’à 120°C instantanément. Dynamique -20°C à 80°C, ou peut résister à une chaleur jusqu’à 100°C instantanément.
Caractéristiques du produit :
1. Le moule de serrage et les pièces en caoutchouc conçus ont une large plage de serrage et une forte résistance à la traction, ne causant aucun dommage aux câbles et aux appareils. Ils conviennent aux endroits antidéflagrants et peuvent résister aux chocs mécaniques ou à une exposition extérieure à long terme.
2. Les câbles peuvent être directement insérés sans démontage, puis facilement serrés, ce qui permet de gagner du temps.
3. Sa technologie précise de serrage et d'étanchéité permet à la fixation du câble métallique d'avoir une forte résistance à la traction, une bonne étanchéité à l'air et une capacité d'enfoncement continu jusqu'à 50 m.
4. Le matériau nickelé présente les caractéristiques d'une forte résistance à la traction, d'une résistance à l'eau, à la poussière, au sel, à l'acide faible, à l'alcool, à l'huile, à la graisse et aux solvants courants.
5. Il convient à la plupart des applications où les câbles peuvent être fixés rapidement et de manière fiable, telles que le contrôle de mouvement, le contrôle de processus, les robots, etc.
6. Ce produit peut également être utilisé avec des fils blindés pour obtenir une compatibilité électromagnétique et résister aux ondes électromagnétiques.
Vue éclatée :
Paramètres techniques :
Presse-étoupe en laiton étanche (type mi-traversant) | ||||||
système métrique | ||||||
Fil | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Conditionnement (Pièces/Emballer) |
M8*0.5 | M8-4.5 | 3-4.5 | 8 | 4 | 11/12 | 50 |
M10*1.0 | M10-6.5 | 3-6.5 | 10 | 6.5 | 14/14 | 50 |
M12*1.5 | M12-6.5 | 3-6.5 | 12 | 6.5 | 14/14 | 50 |
M12-8 | 4-8 | 12 | 7 | 14/17 | 50 | |
M14*1.5 | M14-8 | 4-8 | 14 | 7 | 17/17 | 50 |
M16 * 1.5 | M16-8 | 4-8 | 16 | 8 | 18/18 | 50 |
M16-10 | 5-10 | 16 | 8 | 18/20 | 50 | |
M18 * 1.5 | M18-10 | 5-10 | 18 | 8 | 20/20 | 50 |
M20 * 1,5 | M20-12 | 6-12 | 20 | 8 | 22/22 | 50 |
M22*1.5 | M22-14 | 10-14 | 22 | 8 | 24/24 | 50 |
M24*1.5 | M24-14 | 10-14 | 24 | 9 | 27/24 | 50 |
M25*1.5 | M25-14 | 10-14 | 25 | 9 | 27/24 | 50 |
M25-16 | 12-16 | 25 | 9 | 27/27 | 50 | |
M25-18 | 13-18 | 25 | 9 | 27/30 | 50 | |
M27*1.5(2) | M27-18 | 13-18 | 27 | 9 | 30/30 | 50 |
M28*1.5(2) | M28-18 | 13-18 | 28 | 9 | 30/30 | 50 |
M30*1.5(2) | M30-18 | 13-18 | 30 | 9 | 32/30 | 50 |
M32*1.5(2) | M32-22 | 15-22 | 32 | 10 | 35/35 | 50 |
M33*1.5(2) | M33-22 | 15-22 | 33 | 10 | 35/35 | 50 |
M36*1.5(2) | M36-25 | 18-25 | 36 | 10 | 40/40 | 50 |
M37*1.5(2) | M37-25 | 18-25 | 37 | 10 | 40/40 | 50 |
M40*1.5(2) | M40-30 | 22-30 | 40 | 11 | 45/45 | 50 |
M42*1.5(2) | M42-30 | 22-30 | 42 | 11 | 45/45 | 50 |
M47*1.5(2) | M47-33 | 25-33 | 47 | 11 | 50/50 | 50 |
M48*1.5(2) | M48-33 | 25-33 | 48 | 11 | 50/52 | 50 |
M50*1.5(2) | M50-38 | 32-38 | 50 | 13 | 55/57 | 50 |
M54*1.5(2) | M54-38 | 32-38 | 54 | 13 | 55/57 | 50 |
M60*1.5(2) | M60-44 | 37-44 | 60 | 14 | 64/64 | 50 |
M63*1.5(2) | M63-44 | 37-44 | 63 | 14 | 68/64 | 50 |
M64*1.5(2) | M64-44 | 37-44 | 64 | 14 | 68/64 | 50 |
M72*1.5(2) | M72-52 | 42-52 | 72 | 16 | 78/78 | 50 |
M75*1.5(2) | M75-52 | 42-52 | 75 | 16 | 78/78 | 50 |
M80*1.5(2) | M80-62 | 55-62 | 80 | 18 | 88/88 | 50 |
M88*1.5(2) | M88-70 | 65-70 | 88 | 18 | 94/94 | 50 |
M100*1.5(2) | M100-84 | 78-84 | 100 | 20 | 110/110 | 50 |
PG | ||||||
Fil | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Conditionnement (Pièces/Emballer) |
PG7 | PG7-6.5 | 3-6.5 | 12.5 | 6.5 | 14/14 | 50 |
PG9 | PG9-8 | 4-8 | 15.2 | 7 | 17/17 | 50 |
PG11 | PG11-10 | 5-10 | 18.6 | 8 | 20/20 | 50 |
PG13.5 | PG13.5-12 | 6-12 | 20.4 | 8 | 22/22 | 50 |
PG16 | PG16-14 | 10-14 | 22.5 | 9 | 24/24 | 50 |
PG19 | PG19-14 | 10-14 | 25 | 9 | 27/24 | 50 |
PG21 | PG21-18 | 13-18 | 28.3 | 9 | 30/30 | 50 |
PG25 | PG25-22 | 15-22 | 32 | 10 | 35/35 | 50 |
PG29 | PG29-25 | 18-25 | 37 | 11 | 40/40 | 50 |
PG36 | PG36-33 | 25-33 | 47 | 11 | 50/50 | 50 |
PG42 | PG42-38 | 32-38 | 54 | 13 | 57/57 | 50 |
PG48 | PG48-44 | 37-44 | 59.3 | 14 | 64/64 | 50 |
PG63 | PG63-52 | 42-52 | 72 | 16 | 78/78 | 50 |
TNP | ||||||
Fil | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Conditionnement (Pièces/Emballer) |
NPT1/4 | NPT1/4 | 3-6.5 | 13.6 | 6 | 14/14 | 50 |
NPT3/8 | NPT3/8 | 4-8 | 17 | 8 | 18/18 | 50 |
NPT1/2 | NPT1/2 | 6-12 | 21.2 | 8 | 22/22 | 50 |
NPT3/4 | NPT3/4 | 13-18 | 26.5 | 9 | 30/30 | 50 |
NPT1 | NPT1 | 18-25 | 33.2 | 11 | 40/40 | 50 |
NPT1-1/4 | NPT1-1/4 | 25-33 | 41.9 | 13 | 50/50 | 50 |
NPT1-1/2 | NPT1-1/2 | 32-38 | 48 | 14 | 57/57 | 50 |
NPT2 | TNP2 | 37-44 | 60 | 14 | 64/64 | 50 |
NPT2-1/2 | NPT2-1/2 | 42-52 | 72.6 | 15 | 77/77 | 50 |
NPT3 | TNP3 | 65-70 | 88.6 | 15 | 94/94 | 50 |
G | ||||||
Fil | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Conditionnement (Pièces/Emballer) |
G1/4 | G1/4 | 3-6.5 | 13.1 | 6 | 14/14 | 50 |
G3/8 | G3/8 | 4-8 | 16.6 | 8 | 18/18 | 50 |
G1/2 | G1/2 | 6-12 | 20.9 | 8 | 22/22 | 50 |
G3/4 | G3/4 | 13-18 | 26.4 | 9 | 30/30 | 50 |
G1 | G1 | 18-25 | 33.2 | 10 | 40/40 | 50 |
G1-1/4 | G1-1/4 | 25-33 | 41.9 | 13 | 50/50 | 50 |
G1-1/2 | G1-1/2 | 32-38 | 47.8 | 14 | 57/57 | 50 |
G2 | G2 | 37-44 | 59.6 | 14 | 64/64 | 50 |
G2-1/2 | G2-1/2 | 42-52 | 75.1 | 15 | 77/77 | 50 |
G3 | G3 | 65-70 | 87.8 | 15 | 94/94 | 50 |

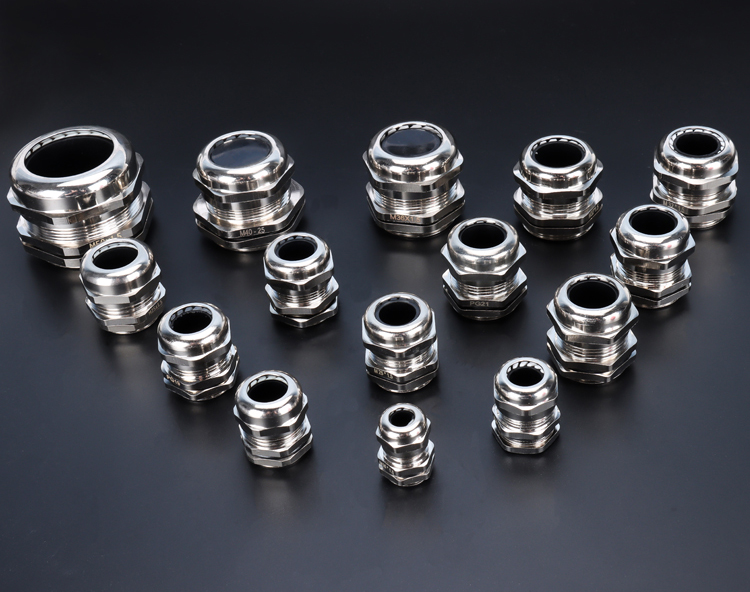

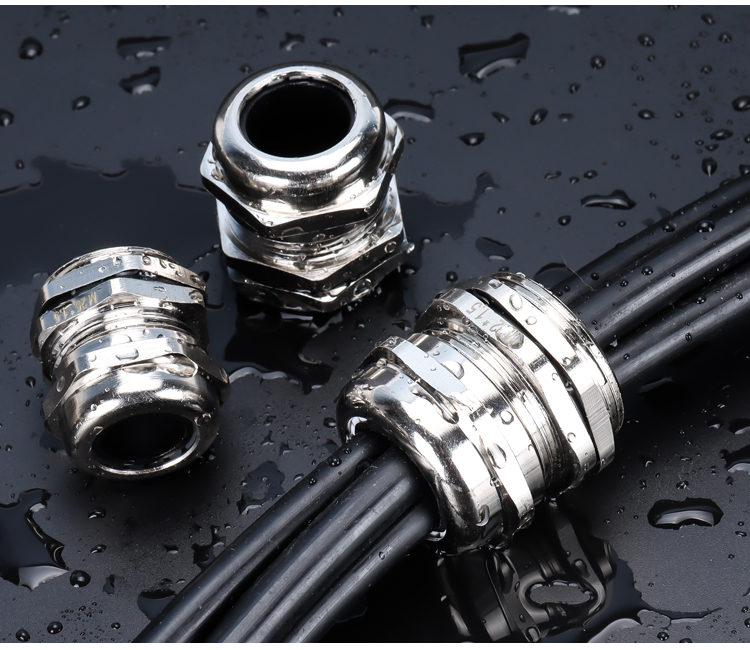

Affichage physique du produit:
