Spécifications du fil : Métrique fil de discussion. PG fil de discussion. G (PF) fil de discussion. (Les fils peuvent être personnalisés)
Indice d’étanchéité : IP68-10
Température de fonctionnement :
Statique : -40°C à 100°C, ou peut résister à une chaleur jusqu'à 120°C instantanément. Dynamique : -20°C à 80°C, ou peut résister à une chaleur jusqu'à 100°C instantanément.
Matériaux du produit :
Les pièces A, C et F sont en alliage de cuivre nickelé. La partie E est fabriquée en nylon PA66 approuvé UL. (indice de résistance au feu UL94V - 2). La partie D est constituée de monomère nitrile ou éthylène - propylène - diène (EPDM) caoutchouc. La partie B est constituée de caoutchouc de silicone blanc résistant aux hautes températures.
Caractéristiques du produit :
1. Le moule de serrage et les pièces en caoutchouc conçus ont une large plage de serrage et une forte résistance à la traction, ne causant aucun dommage aux câbles et aux appareils. Il convient aux zones antidéflagrantes et peut résister aux chocs mécaniques ou à une exposition extérieure à long terme.
2. Le câble peut être directement inséré sans démontage, puis facilement serré, ce qui permet de gagner du temps.
3. Sa technologie précise de serrage et d’étanchéité fixe le câble en acier. Le produit a une résistance élevée à la traction, une bonne étanchéité à l'air et une capacité de descente continue de 50 mètres.
4. Le matériau nickelé présente des caractéristiques telles qu'une résistance élevée à la traction, l'eau, la poussière, le sel, les acides faibles, l'alcool, l'huile, la graisse et en général, les solvants.
5. Il convient à la plupart des applications nécessitant une fixation rapide et fiable des câbles, telles que le contrôle de mouvement, le contrôle de processus, les robots, etc.
6. Ce produit peut également être utilisé en combinaison avec des fils blindés pour obtenir une compatibilité électromagnétique et des fins anti-ondes électromagnétiques.

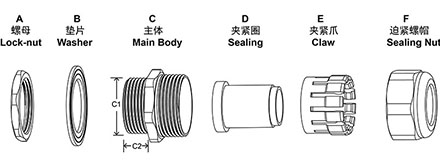

Vue éclatée :
Paramètres techniques :
Presse-étoupe étanche en laiton de type A | ||||||
Filetage métrique | ||||||
Spécification du fil | Spécification | Gamme de câbles (en millimètres) | Diamètre extérieur du filetage (en millimètres) | Longueur du filetage (en millimètres) | Diamètre de la clé (en millimètres) | Emballage (pièces/emballer) |
M8*1.25 | M8-3.8 | 2-3.8 | 8 | 5.5 | 13/13 | 50 |
M10 * 1.0 | M10-6.5 | 3-6.5 | 10 | 6.5 | 14/14 | 50 |
M12S*1.25 | M12S-6.5 | 3-6.5 | 12 | 7 | 14/14 | 50 |
M12*1.5 | M12-8 | 4-8 | 12 | 8 | 17/17 | 50 |
M16S*1.5 | M16S-8 | 4-8 | 16 | 9 | 18/18 | 50 |
M16 * 1.5 | M16-10 | 5-10 | 16 | 9 | 22/22 | 50 |
M20S*1.5 | M20S-12 | 6-12 | 20 | 9.5 | 24/24 | 50 |
M20 * 1,5 | M20-14 | 10-14 | 20 | 9.5 | 25/25 | 50 |
M25*1.5 | M25-18 | 13-18 | 25 | 12 | 30/30 | 50 |
M32*1.5(2) | M32-25 | 18-25 | 32 | 12.5 | 40/40 | 50 |
M40*1.5(2) | M40-30 | 24-30 | 40 | 15 | 50/50 | 50 |
M50*1.5(2) | M50-41 | 32-41 | 50 | 15 | 59/59 | 50 |
M63*1.5(2) | Référence M63-44 | 37-44 | 63 | 17 | 67/65 | 50 |
M63*1.5(2) | M64-51 | 44-51 | 63 | 17 | 73/73 | 50 |
