Spécifications du fil : Filetages métriques, filetages PG, G (PF) fils. (Les fils peuvent être personnalisés)
Couleur: Le noir, le gris, d’autres couleurs peuvent être personnalisés.
Température de fonctionnement : -40℃ à 100℃
Caractéristiques du produit :
Le connecteur rapide en nylon conserve non seulement l’avantage d’une force de traction élevée de l’écrou de serrage, mais permet également une installation rapide et pratique. La conception du produit permet à tout tuyau ondulé de glisser facilement, et le tuyau ondulé est serré par l’écrou de serrage pour l’empêcher de tomber. Cette action est associée à la série de tuyaux ondulés en nylon à haute ténacité.
Matériau du produit :
Fabriqué en nylon PA66 approuvé UL avec un classement au feu UL94V-2. Le matériau en nylon PA66 ignifuge 94V-0 approuvé UL peut être personnalisé.

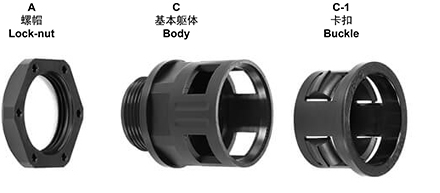

Vue éclatée :
Paramètres techniques :
Filetage métrique | ||||||
Spécifications du filetage | Spécifications | Correspondant Pipc | Diamètre extérieur du filetage | Longueur du fil | emballer | |
M12*1.5 | M12-AD10.0 | AD10.0 | 1/4" | 12 | 10 | 50 |
M12-AD13.0 | AD13.0 | 5/16" | 12 | 10 | .50 | |
M16 * 1.5 | M16-AD13.0 | AD13..0 | 5/16" | 16 | 10 | 50 |
M16-AD15.8 | AD15.8 | 3/8" | 16 | 10 | 50 | |
M18 * 1.5 | M18-AD13.0 | AD13.0 | 5/16" | 18 | 12.5 | 50 |
M18-AD15.8 | AD15.8 | 3/8" | 18 | 12.5 | 50 | |
M20 * 1,5 | M20-AD15.8 | AD15.8 | 3/8" | 20 | 10 | 50 |
M20-AD18.5 | AD18.5 | 3/8" | 20 | 15 | 50 | |
M20-AD21.2 | AD21.2 | 1/2" | 20 | 10 | 50 | |
M22*1.5 | M22-AD18.5 | AD18.5 | 3/8" | 22 | 10 | 50 |
M24*1.5 | M24-AD21.2 | AD21.2 | 1/2" | 24 | 13 | 50 |
M25*1.5 | M25-AD21.2 | AD21.2 | 1/2" | 25 | 13 | 50 |
M25-AD25 | AD25 | 3/4" | 25 | 13 | 50 | |
M25-AD28.5 | AD28.5 | 3/4" | 25 | 13 | 50 | |
M27*1.5 | M27-AD28.5 | AD28.5 | 3/4" | 27 | 13 | 50 |
M32 * 1,5 | M32-AD28.5 | AD28.5 | 3/4" | 32 | 13 | 50 |
M32-AD34.5 | AD34.5 | 1" | 32 | 14 | 50 | |
M36 * 1,5 | M36-AD34.5 | AD34.5 | 1" | 36 | 14 | 50 |
M40*1.5 | M40-AD34.5 | AD34.5 | 1" | 40 | 15 | 20 |
M40-AD42.5 | AD42.5 | 1 1/4" | 40 | 15 | 12 | |
M48*1.5 | M48-AD42.5 | AD42.5 | 1 1/4" | 48 | 15 | 10 |
M50*1.5 | M50-AD54.5 | AD54.5 | 2" | 50 | 16 | 10 |
M63*1.5 | M63-AD54.5 | AD54.5 | 2" | 63 | 16 | 10 |
