Spécifications de vis :
Systèmes métriques et allemands
Grade imperméable :
IP56 ， Lorsqu'il est utilisé avec des joints toriques ou des joints, il peut atteindre l'IP68.
Température de travail :
Statique -40 °C à 100 °C, ou résistant à la chaleur instantanément à 120 °C. Dynamiquement à partir de -20 °C à 80 °C, ou instantanément capable de résister à la maturation jusqu’à 100 °C
Matériel produit :
Le corps principal et l'écrou sont faits de matériaux en nylon et du joint torique/Le coussin plat est en nitrile respectueux de l'environnement ou en caoutchouc EPDM.
Couleur :
Noir, blanc, gris blanc. Couleurs personnalisables.

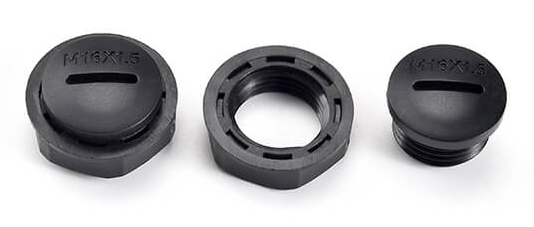

Diagramme de décomposition :
Paramètres techniques :
Revêtement en nylon | |||||
Dents de fabrication allemande | |||||
Caractéristiques | Spécification du filetage | Filer à l’extérieur diamètre de laminage | Fil | Diamète extérieur de la couverture | Embouteur |
PG7-C | PG7 | 12.5 | 9.5 | 16.5 | 50 |
PG9-C | PG9 | 15.2 | 9.5 | 19.2 | 50 |
PG11-C | PG11 | 18.6 | 10 | 22.6 | 50 |
PG13.5-C | PG13.5 | 20.4 | 11 | 24.4 | 50 |
PG16-C | PG16 | 22.5 | 11 | 26.5 | 50 |
PG21-C | PG21 | 28.3 | 11 | 32.3 | 50 |
PG29-C | PG29 | 37 | 12 | 33 | 50 |
PG36-C | PG36 | 47 | 12 | 53 | 50 |
PG42-C | PG42 | 54 | 12 | 60 | 50 |
PG48-C | PG48 | 59.3 | 12 | 65.3 | 50 |
Métrique | |||||
Caractéristiques | Spécification du filetage | Filer à l’extérieur diamètre de laminage | Fil | Diamète extérieur de la couverture | Embouteur |
M10-C | M10 * 1,5 | 10 | 9.5 | 16 | 50 |
M12-C | M12*1.5 | 12 | 9.5 | 16 | 50 |
M16-C | M16 * 1.5 | 16 | 10 | 20 | 50 |
M18-C | M18 * 1.5 | 18 | 11 | 22 | 50 |
M20-C | M20 * 1,5 | 20 | 11 | 24 | 50 |
M22-C | M22*1.5 | 22 | 11 | 26 | 50 |
M25-C | M25*1.5 | 25 | 11 | 29 | 50 |
M27-C | M27*1.5 | 27 | 11 | 33 | 50 |
M32-C | M32 * 1,5 | 32 | 11 | 38 | 50 |
M40-C | M40*1.5 | 40 | 12 | 46 | 50 |
M50-C | M50*1.5 | 50 | 12 | 56 | 50 |
M63-C | M63*1.5 | 63 | 12 | 69 | 50 |
