Spécifications du fil : Métrique, PG, G(PG) et le TNP.
Indice d’imperméabilité : IP68-10.
Température de fonctionnement : Statique -40°C à 100°C, ou peut résister instantanément à une chaleur allant jusqu’à 120°C. Dynamique de -20°C à 80°C, ou peut résister instantanément à une chaleur allant jusqu’à 100°C.
Caractéristiques du produit :
Ce produit est conçu spécifiquement pour le type de trou d’aération. Cette fonction permet de connecter simultanément plusieurs câbles à un trou de sortie, avec une utilisation simple. Non seulement il raccourcit considérablement le temps de construction, réduit les coûts, mais réduit également l’espace occupé par la prise. Il a une résistance élevée à la corrosion à la saumure, aux acides faibles, aux alcools, aux huiles, aux graisses et à la solubilité générale.
Matériaux du produit :
Laiton avec pièces A, C, F nickelées ; La partie E est en nylon PA66 approuvé UL (inflammabilité UL94V - 2) ; Les pièces B et D sont en caoutchouc NBR ou EPDM, et le matériau en caoutchouc peut être personnalisé.

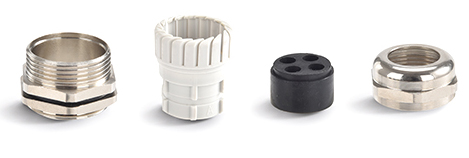

Vue éclatée :
Paramètres techniques :
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M12-H2 | M12*1.5 | 3-1.2 | 12 | 7 | 14 |
M16-H2 | M16 * 1.5 | 4-1.6 | 16 | 8 | 18 | |
M18-H2 | M18 * 1.5 | 3.5-2 | 18 | 8 | 20 | |
M20A-H2 | M20 * 1,5 | 5.3-1.5 | 20 | 8 | 22 | |
M20B-H2 | M20 * 1,5 | 3.5-2 | 20 | 8 | 22 | |
M22-H2 | M22*1.5 | 6-2.5 | 22 | 8 | 24 | |
M25-H2 | M25*1.5 | 8.7-4 | 25 | 9 | 30 | |
M32-H2 | M32 * 1,5 | 10-5 | 32 | 9 | 35 | |
PG7-H2 | PG7 | 3-1.2 | 12.5 | 8 | 14 | |
PG9-H2 | PG9 | 4-1.6 | 15.2 | 8 | 17 | |
PG11-H2 | PG11 | 3.5-2 | 18.6 | 8 | 20 | |
PG13.5-H2 | PG13.5 | 5.3-1.5 | 20.4 | 8 | 22 | |
PG16-H2 | PG16 | 6-2.5 | 22.5 | 8 | 24 | |
PG21-H2 | PG21 | 8.7-4.5 | 28.3 | 9 | 30 | |
PG29-H2 | PG29 | 10-5 | 37 | 10 | 40 | |
G1/4-H2 | G1/4 | 3-1.2 | 13.1 | 7 | 14 | |
G3/8-H2 | G3/8 | 4-1.6 | 16.6 | 8 | 18 | |
G1/2A-H2 | G1/2 | 3.5-2 | 20.9 | 8 | 22 | |
G1/2B-H2 | G1/2 | 5.3-1.5 | 20.9 | 8 | 22 | |
G3/4-H2 | G3/4 | 8.7-4.5 | 26.4 | 9 | 30 | |
G1-H2 | G1 | 10-5 | 33.2 | 10 | 35 | |
N3/8-H2 | NPT3/8 | 4-1.6 | 17 | 8 | 18 | |
Député/2A-H2 | NPT1/2 | 3.5-2 | 21.2 | 8 | 22 | |
Député/2B-H2 | NPT1/2 | 5.3-1.5 | 21.2 | 8 | 22 | |
N3/4-H2 | NPT3/4 | 8.7-4.5 | 26.5 | 9 | 30 | |
N1-H2 | NPT1 | 10-5 | 33.2 | 10 | 35 | |
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M12-H3 | M12*1.5 | 2.6-1.2 | 12 | 7 | 14 |
M16-H3 | M16 * 1.5 | 2.6-1.2 | 16 | 8 | 18 | |
M18-H3 | M18 * 1.5 | 4-1.6 | 18 | 8 | 20 | |
M20A-H3 | M20 * 1,5 | 5-2 | 20 | 8 | 22 | |
M20B-H3 | M20 * 1,5 | 3.5-1.5 | 20 | 8 | 22 | |
M22-H3 | M22*1.5 | 3.5-1.5 | 22 | 8 | 24 | |
M25-H3 | M25*1.5 | 8-4 | 25 | 9 | 30 | |
M32-H3 | M32 * 1,5 | 10-5 | 32 | 9 | 35 | |
PG7-H3 | PG7 | 2.6-1.2 | 12.5 | 8 | 14 | |
PG9-H3 | PG9 | 2.6-1.2 | 15.2 | 8 | 17 | |
PG11-H3 | PG11 | 4-1.6 | 18.6 | 8 | 20 | |
PG13.5-H3 | PG13.5 | 5-2 | 20.4 | 8 | 22 | |
PG16-H3 | PG16 | 3.5-1.5 | 22.5 | 8 | 24 | |
PG21-H3 | PG21 | 5-2 | 28.3 | 9 | 30 | |
PG29-H3 | PG29 | 10-5 | 37 | 10 | 40 | |
G1/4-H3 | G1/4 | 2.6-1.2 | 13.1 | 7 | 14 | |
G3/8-H3 | G3/8 | 4-1.6 | 16.6 | 8 | 18 | |
G1/2A-H3 | G1/2 | 5-2 | 20.9 | 8 | 22 | |
G1/2B-H3 | G1/2 | 3.5-1.5 | 20.9 | 8 | 22 | |
G3/4-H3 | G3/4 | 8-4 | 26.4 | 9 | 30 | |
G1-H3 | G1 | 10-5 | 33.2 | 10 | 35 | |
N3/8-H3 | NPT3/8 | 4-1.6 | 17 | 8 | 18 | |
Député/2A-H3 | NPT1/2 | 3.5-1.5 | 21.2 | 8 | 22 | |
Député/2B-H3 | NPT1/2 | 5-2 | 21.2 | 8 | 22 | |
N3/4-H3 | NPT3/4 | 8-4 | 26.5 | 9 | 30 | |
N1-H3 | NPT1 | 10-5 | 33.2 | 10 | 35 | |
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M12-H4 | M12*1.5 | 2.3-1 | 12 | 7 | 14 |
M16-H4 | M16 * 1.5 | 2.3-1 | 16 | 8 | 18 | |
M18-H4 | M18 * 1.5 | 3-1.2 | 18 | 8 | 20 | |
M20A-H4 | M20 * 1,5 | 4.2-1.7 | 20 | 8 | 22 | |
M20B-H4 | M20 * 1,5 | 3.5-1.5 | 20 | 8 | 22 | |
M22-H4 | M22*1.5 | 4.5-2 | 22 | 8 | 24 | |
M25-H4 | M25*1.5 | 5-2 | 25 | 9 | 30 | |
M32-H4 | M32 * 1,5 | 9-4.5 | 32 | 9 | 35 | |
PG7-H4 | PG7 | 2.3-1 | 12.5 | 8 | 14 | |
PG9-H4 | PG9 | 2.3-1 | 15.2 | 8 | 17 | |
PG11-H4 | PG11 | 3-1.2 | 18.6 | 8 | 20 | |
PG13.5-H4 | PG13.5 | 4.2-1.7 | 20.4 | 8 | 22 | |
PG16-H4 | PG16 | 4.5-2 | 22.5 | 8 | 24 | |
PG21-H4 | PG21 | 7-3.5 | 28.3 | 9 | 30 | |
PG29-H4 | PG29 | 9-4.5 | 37 | 10 | 40 | |
G1/4-H4 | G1/4 | 2.3-1 | 13.1 | 7 | 14 | |
G3/8-H4 | G3/8 | 3-1.2 | 16.6 | 8 | 18 | |
G1/2A-H4 | G1/2 | 3.5-1.5 | 20.9 | 8 | 22 | |
G1/2B-H4 | G1/2 | 4.5-2 | 20.9 | 8 | 22 | |
G3/4-H4 | G3/4 | 7-3.5 | 26.4 | 9 | 30 | |
G1-H4 | G1 | 9-4.5 | 33.2 | 10 | 35 | |
N3/8-H4 | NPT3/8 | 2.3-1 | 17 | 8 | 18 | |
Député/2A-H4 | NPT1/2 | 3.5-1.5 | 21.2 | 8 | 22 | |
Député/2B-H4 | NPT1/2 | 4.5-2 | 21.2 | 8 | 22 | |
N3/4-H4 | NPT3/4 | 7-3.5 | 26.5 | 9 | 30 | |
N1-H4 | NPT1 | 9-4.5 | 33.2 | 10 | 35 | |
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M16-H5 | M16 * 1.5 | 2.5-1 | 16 | 8 | 18 |
M20A-H5 | M20 * 1,5 | 3-1.2 | 20 | 8 | 22 | |
M20B-H5 | M20 * 1,5 | 4.2-1.7 | 20 | 8 | 22 | |
M25A-H5 | M25*1.5 | 3.5-1.5 | 25 | 9 | 30 | |
M25B-H5 | M25*1.5 | 6-3 | 25 | 9 | 30 | |
M32-H5 | M32 * 1,5 | 8-4 | 32 | 9 | 35 | |
PG9-H5 | PG9 | 2.5-1 | 15.2 | 8 | 17 | |
PG13.5A-H5 | PG13.5 | 3-1.2 | 20.4 | 8 | 22 | |
PG13.5B-H5 | PG13.5 | 4.2-1.7 | 20.4 | 8 | 22 | |
PG21A-H5 | PG21 | 3.5-1.5 | 28.3 | 9 | 30 | |
PG21B-H5 | PG21 | 6-3 | 28.3 | 9 | 30 | |
PG29-H5 | PG29 | 8-4 | 37 | 10 | 40 | |
G3/8-H5 | G3/8 | 2.5-1 | 16.6 | 8 | 18 | |
G1/2A-H5 | G1/2 | 3-1.2 | 20.9 | 8 | 22 | |
G1/2B-H5 | G1/2 | 4.2-17 | 20.9 | 8 | 22 | |
G3/4-H5 | G3/4 | 6-3 | 26.4 | 9 | 30 | |
G1-H5 | G1 | 8-4 | 33.2 | 10 | 35 | |
N3/8-H5 | NPT3/8 | 2.5-1 | 17 | 8 | 18 | |
Député/2A-H5 | NPT1/2 | 3-1.2 | 21.2 | 8 | 22 | |
Député/2B-H5 | NPT1/2 | 4.2-1.7 | 21.2 | 8 | 22 | |
N3/4-H5 | NPT3/4 | 6-3 | 26.5 | 9 | 30 | |
N1 à H5 | NPT1 | 8-4 | 33.2 | 10 | 35 | |
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M16-H6 | M16 * 1.5 | 2-1 | 16 | 8 | 18 |
M20-H6 | M20 * 1,5 | 3-1.2 | 20 | 8 | 22 | |
M25A-H6 | M25*1.5 | 3.5-1.5 | 25 | 9 | 30 | |
M25B-H6 | M25*1.5 | 5.3-2.4 | 25 | 9 | 30 | |
M32-H6 | M32 * 1,5 | 7-3.5 | 32 | 9 | 35 | |
PG9-H6 | PG9 | 2-1 | 15.2 | 8 | 17 | |
PG13.5-H6 | PG13.5 | 3-1.2 | 20.4 | 8 | 22 | |
PG21A-H6 | PG21 | 3.5-1.5 | 28.3 | 9 | 30 | |
PG21B-H6 | PG21 | 5.3-2.4 | 28.3 | 9 | 30 | |
PG29-H6 | PG29 | 7-3.5 | 37 | 10 | 40 | |
G3/8-H6 | G3/8 | 2-1 | 16.6 | 8 | 18 | |
G1/2-H6 | G1/2 | 3-1.2 | 20.9 | 8 | 22 | |
G3/4A-H6 | G3/4 | 3.5-1.5 | 26.4 | 9 | 30 | |
G3/4B-H6 | G3/4 | 5.3-2.4 | 26.4 | 9 | 30 | |
G1-H6 | G1 | 7-3.5 | 33.2 | 10 | 35 | |
N3/8-H6 | NPT3/8 | 2-1 | 17 | 8 | 18 | |
Député/2A-H6 | NPT1/2 | 3-1.2 | 21.2 | 8 | 22 | |
N3/4-H6 | NPT3/4 | 3.5-1.5 | 26.5 | 8 | 22 | |
N3/4-H6 | NPT3/4 | 5.3-2.4 | 26.5 | 9 | 30 | |
N1-H6 | NPT1 | 7-3.5 | 33.2 | 10 | 35 | |
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M20-H7 | M20 * 1,5 | 3-1.2 | 20 | 8 | 22 |
M25-H7 | M25*1.5 | 3.5-1.5 | 25 | 9 | 30 | |
M25-H7 | M25*1.5 | 6-3 | 25 | 9 | 35 | |
M32-H6 | M32 * 1,5 | 7-3.5 | 32 | 9 | 35 | |
PG13.5-H7 | PG13.5 | 3-1.2 | 20.4 | 8 | 22 | |
PG21-H7 | PG21 | 3.5-1.5 | 28.3 | 9 | 30 | |
PG29-H7 | PG29 | 6-3 | 37 | 10 | 40 | |
G1/2-H7 | G1/2 | 3-1.2 | 20.9 | 8 | 22 | |
G3/4-H7 | G3/4 | 3.5-1.5 | 26.4 | 9 | 30 | |
G1-H7 | G1 | 6-3 | 33.2 | 10 | 35 | |
Député/2-H7 | NPT1/2 | 3-1.2 | 21.2 | 8 | 22 | |
N3/4-H7 | NPT3/4 | 3.5-1.5 | 26.5 | 8 | 30 | |
N1-H7 | NPT1 | 6-3 | 33.2 | 10 | 35 | |
Modèle | Caractéristiques | Filetage de vis caractéristiques | Gamme de câbles (mm) | Sortie du fil diamètre (mm) | Longueur du fil (en millimètres) | Diamètre de la clé (en millimètres) |
| M20-H8 | M20 * 1,5 | 2.8-1 | 20 | 8 | 22 |
M25-H8 | M25*1.5 | 3.5-1.5 | 25 | 9 | 30 | |
G1/2-H8 | G1/2 | 2.8-1 | 20.9 | 8 | 22 | |
G3/4-H8 | G3/4 | 3.5-1.5 | 26.4 | 9 | 30 | |
PG13.5-H8 | PG13.5 | 2.8-1 | 20.4 | 8 | 22 | |
PG21-H8 | PG21 | 3.5-1.5 | 28.3 | 9 | 30 | |
Député/2-H8 | NPT1/2 | 2.8-1 | 21.2 | 8 | 22 | |
N3/4-H8 | NPT3/4 | 3.5-1.5 | 26.5 | 8 | 30 |
