Connecteurs en nylon poreux | Presse-étoupes PA66/PA12 IP68/69K pour systèmes industriels, marins et CVC

Caractéristiques du produit

Spécifications de vis :

Dents métriques, pg dents, g (PF) dents. (Les dents à vis peuvent être personnalisées)

Grade imperméable :

Indice IP68-10

Température de travail :

Statique -40 °C à 100 °C, ou résistant à la chaleur instantanément à 120 °C. Dynamiquement -20 °C à 80 °C, ou résistant à la chaleur instantanément à 100 °C

Caractéristiques du produit :

Ce produit est conçu pour plusieurs trous de sortie. Cette fonction permet à plusieurs câbles d'être connectés à une seule prise en même temps, ce qui réduit considérablement le temps de construction, la baisse des coûts et la minimisation de l'espace occupé par la sortie. L'anneau de serrage conçu et la griffe de serrage forcent l'écrou avec une poignée lâche, qui fera un son "cliquer" lorsqu'il est resserré et l'empêchera de reculer.

Matériel produit :

A. Les pièces C, E et F sont faites de Nylon PA66 approuvé par UL avec une cote d’incendie de UL94V-2, et le matériau Nylon PA66 de 94V-0 approuvé par UL peut être personnalisé. B. La partie D est faite de caoutchouc résistant aux intempéries EPDM, qui peut être personnalisée avec des matériaux de caoutchouc résistants au froid, résistants à la température à haute température.

Couleur :

Le noir, le gris, d’autres couleurs peuvent être personnalisés.

Dessin coté

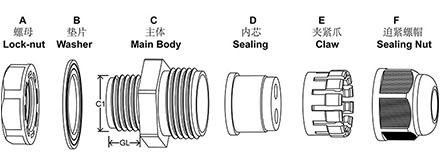

Diagramme de décomposition :

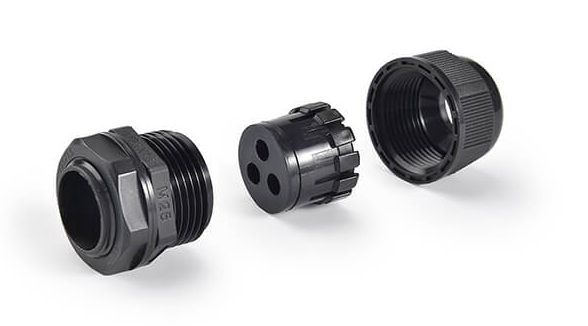

Décomposition physique du produit:

Paramètres techniques :

Joint étanche du câble poreux en nylon (diviser) Métrique/P./G/NPT

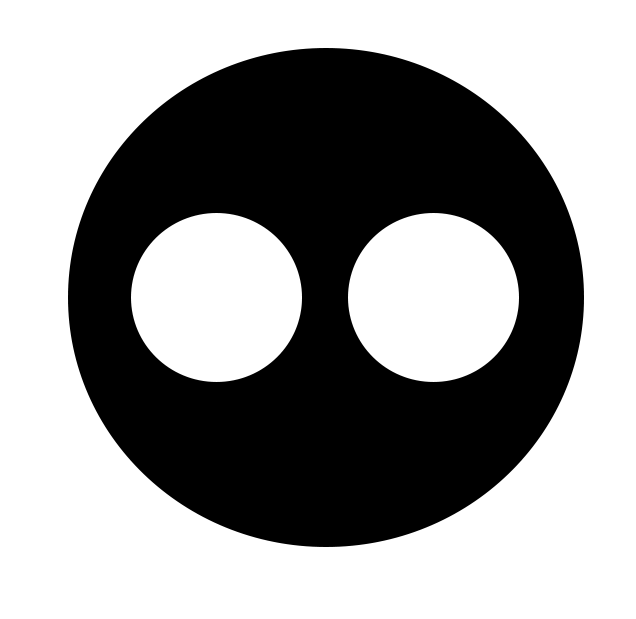

Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA12-H2-03	1.2-3	12	8	18/19	50
	MGA16-H2-04	1.5-4	16	15	22/22	50
	MGA20-H2-06	3-6	20	15	27/27	50
	MGA25-H2-6.5	3-6.5	25	15	33/33	50
	MGA25-H2-08	4-8	25	15	33/33	50
	MGA25-H2-09	5-9	25	15	33/33	50
	MGA32-H2-10	6-10	32	15	41/41	20
	MGA32-H2-11.5	7.5-11.5	32	15	41/41	20
	MGA40-H2-13	7-13	40	20	50/50	10
	MGA63-H2-17	12-17	63	25	75/75	10
	PGA7-H2-03	1.2-3	12.5	8.5	17/19	50
	PGA9-H2-03	1.2-3	15.2	8.5	22/19	50
	PGA11-H2-04	1.5-4	18.6	10	24/22	50
	PG13.5-H2-05	2.5-5	20.4	10	27/24	50
	PGA16-H2-06	3-6	22.5	10.8	30/27	50
	PGA21-H2-6.5	3-6.5	28.3	12	36/33	50
	PGA21-H2-08	4-8	28.3	12	36/33	50
	PGA21-H2-08	5-9	28.3	12	36/33	50
	PGA29-H2-10	6-10	37	12	46/41	20
	PGA29-H2-11.5	7.5-11.5	37	12	46/41	20
	PGA36-H2-13	7-13	47	14	57/52	10
	PGA48-H2-17	12-17	59.3	18.2	70/75	10

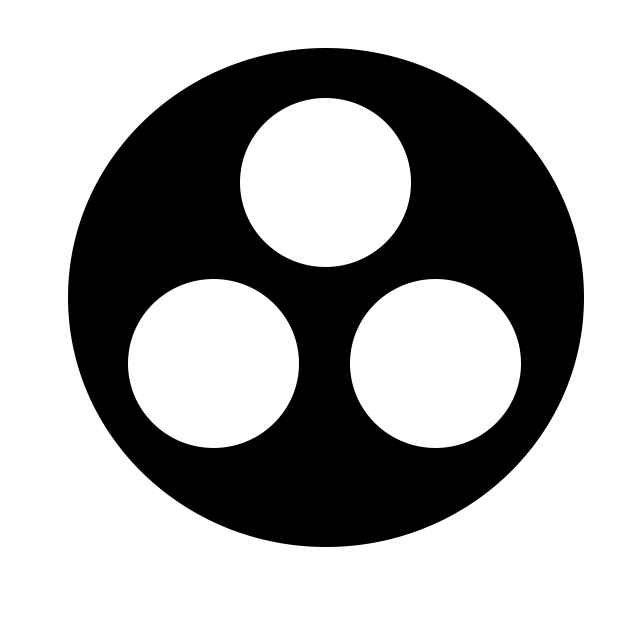

Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA12-H3-2.6	1-2.6	12	8.5	18/19	50
	MGA16-H3-04	1.5-4	16	15	22/22	50
	MGA20S-H3-05	2-5	20	10	24/24	50
	MGA20-H3-05	2-5	20	15	27/27	50
	MGA22-H3-05	2-5	22	10	27/27	50
	MGA25-H3-05	2-5	25	15	33/33	50
	MGA25-H3-08	4-8	25	15	33/33	50
	MGA32-H3-10	6-10	32	15	41/42	20
	MGA40-H3-11	7-11	40	20	50/52	10
	MGA50-H3-12	7-12	50	22	62/62	10
	MGA63-H3-13	8-13	63	25	75/75	10
	PGA7-H3-2.6	1-2.6	12.5	8.5	17/19	50
	PGA9-H3-2.6	1-2.6	15.2	8.5	22/19	50
	PGA11-H3-04	1.5-4	18.6	10	24/22	50
	PGA13.5-H3-05	2-5	20.4	10	27/24	50
	PGA16-H3-05	2-5	22.5	10.8	30/27	50
	PGA21-H3-05	2-5	28.3	12	36/33	50
	PGA21-H3-08	4-8	28.3	12	36/33	50
	PGA29-H3-10	6-10	37	12	46/41	20
	PGA36-H3-11	7-11	47	14	57/52	10
	PGA42-H3-12	7-12	54	15	64/62	10
	PGA48-H3-13	8-13	59.3	18	70/65	10

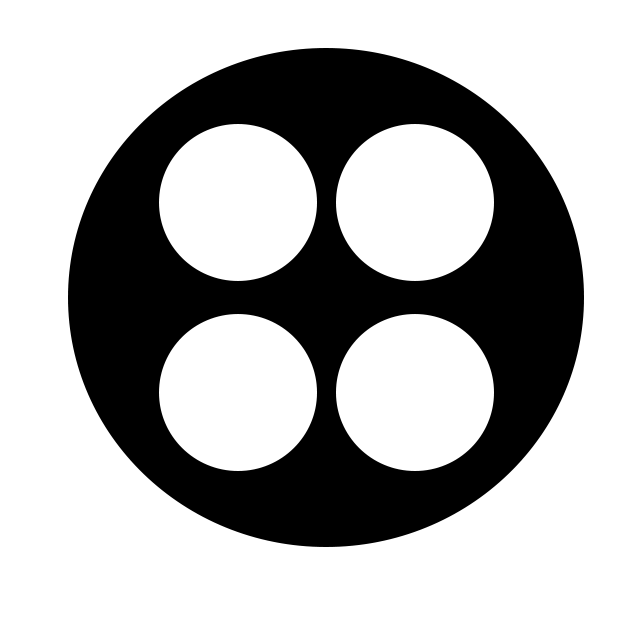

Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA12-H4-2.3	1-2.3	12	8.5	18/19	50
	MGA16-H4-3.2	1-3.2	16	15	22/22	50
	MGA20S-H4-04	1.5-4	20	10	24/24	50
	MGA20-H4-2.5	1-2.5	20	15	27/27	50
	MGA20-H4-3.5	1-3.5	20	15	27/27	50
	MGA20-H4-4.5	2-4.5	20	15	27/27	50
	MGA22-H4-2.5	1-2.5	22	15	27/27	50
	MGA22-H4-3.5	1-3.5	22	15	27/27	50
	MGA22-H4-4.5	2-4.5	22	15	27/27	50
	MGA25-H4-05	2-5	25	15	33/33	50
	MGA25-H4-06	3-6	25	15	33/33	50
	MGA25-H4-07	3-7	25	15	33/33	50
	MGA25-H4-08	4-8	25	15	33/33	50
	MGA25-H4-09	5-9	25	15	33/33	50
	MGA32-H4-07	3-7	32	15	41/42	20
	MGA32-H4-09	5-9	32	15	41/42	20
	MGA40-H4-11	7-11	40	20	50/52	10
	MGA40-H4-12	8-12	40	20	50/52	10
	PGA7-H4-2.3	1-2.3	12.5	8.5	17/19	50
	PGA9-H4-2.3	1-2.3	15.2	8.5	22/19	50
	PGA11-H4-3.2	1-3.2	18.6	10	24/22	50
	PGA13.5-H4-04	1.5-4	20.4	10	27/24	50
	PGA16-H4-2.5	1-2.5	22.5	10.8	30/27	50
	PGA16-H4-3.5	1-3.5	22.5	10.8	30/27	50
	PGA16-H4-4.5	2-4.5	22.5	10.8	30/27	50
	PGA21-H4-05	2-5	28.3	12	36/33	50
	PGA21-H4-06	3-6	28.3	12	36/33	50
	PGA21-H4-07	3-7	28.3	12	36/33	50
	PGA21-H4-08	4-8	28.3	12	36/33	50
	PGA21-H4-09	5-9	28.3	12	36/33	50
	PGA29-H4-07	3-7	37	12	46/41	20
	PGA29-H4-09	5-9	37	12	46/41	20
	PGA36-H4-11	7-11	47	14	57/52	10
	PGA36-H4-12	8-12	47	14	57/52	10

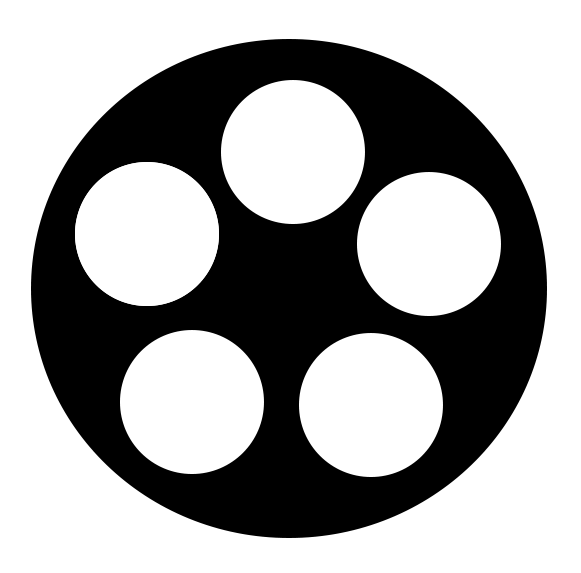

Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA20-H5-03	1-3	20	15	27/27	50
	MGA22-H5-03	1-3	22	10	27/27	50
	MGA25-H5-06	3-6	25	15	33/33	50
	MGA32-H5-08	4-8	32	15	41/42	20
	PGA16-H5-03	1-3	22.5	11	30/27	50
	PGA21-H5-06	3-6	28.3	12	36/33	50
	PGA29-H5-08	4-8	37	12	46/41	20

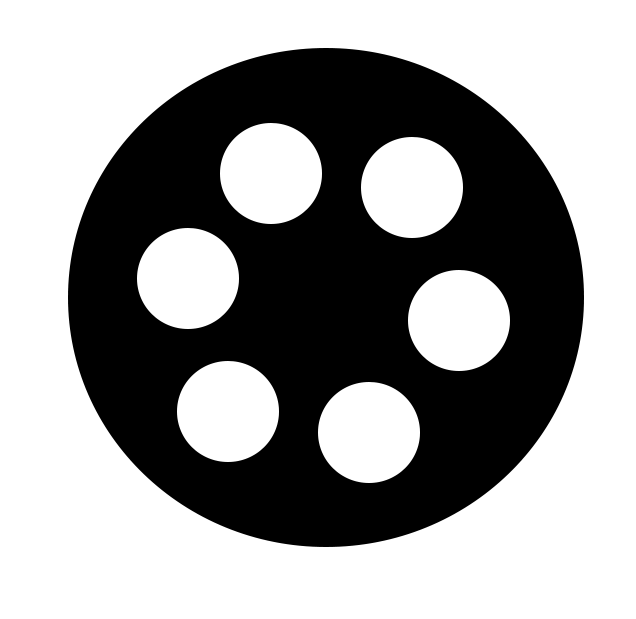

Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA16A-H6-2.1	1-2.1	16	15	22/22	50
	MGA25A-H6-5.3	2-5.3	25	15	33/33	50
	MGA32A-H6-5.5	2-5.5	32	15	41/42	20
	MGA32A-H6-07	3-7	32	15	41/42	20
	MGA63A-H6-12	8-12	63	25	75/75	10
	PGA11-H6-2.1	1-2.1	18.6	10	24/22	50
	PGA21-H6-5.3	2-5.3	28.3	12	36/33	50
	PGA29-H6-5.5	2-5.5	37	12	46/41	20
	PGA29-H6-07	3-7	37	12	46/41	20
	PGA48-H6-12	8-12	59.3	18	70/65	10
Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA25-H7-4.3	2-4.3	25	15	33/33	50
	PGA21-H7-4.3	2-4.3	28.3	12	36/33	50
Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA25-H8-04	1.5-4	25	15	33/33	50
	PGA21-H8-04	1.5-4	28.3	12	36/33	50
Spécifications poreuses	caractéristiques	gamme de câbles	Diamètre extérieur du fil	Fil	Diamètre de la clé	emballer
	MGA10-0306	03*06	10	8	15/13	50
	MGA25-0614	06*14	25	15	33/33	50
	MGA32-0519	05*19	32	15	41/42	20
