Rouge:
Taille du câble : 0,5-1,5 mm(A.W.G.22~16)
Courant maximum : Imax=19A
Matériel : cuivre violet
Bleu
Taille du câble : 1,5-2,5 mm(A.W.G.16~14)
Courant maximum : Imax=27A
Matériel : cuivre violet
Jaune
Taille du câble : 4-6mm(A.W.G.12~10)
Courant maximum : Imax=48A
Matériel : cuivre violet

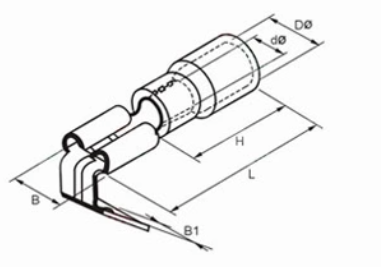

Dimensions extérieures
Paramètres techniques
N° D’ARTICLE | Couleur | Onglet Nom | Dimension (mm) | |||||
B | B1 | H | DΦ | dΦ | L | |||
Taille du câble : 0,5-1,5 mm² (A.W.G.22~16) Courant maximum : Imax=10Un matériau : cuivre | ||||||||
PBDD 1,25 à 250 | Rouge | 0.8×6.35 | 7.4 | 6.35 | 10.0 | 3.8 | 1.7 | 21.5 |
Taille du câble : 1,5-2,5 mm² (A.W.G.16~14) Courant maximum : Imax=15Un matériau : cuivre | ||||||||
PBDD2-250 | Bleu | 0.8×6.35 | 7.4 | 6.35 | 10.0 | 4.3 | 2.3 | 21.5 |
Taille du câble : 4-6mm² (A.W.G.12~10) Courant maximum : Imax=24Un matériau : cuivre | ||||||||
PBDD 5.5-250 | Jaune | 0.8×6.35 | 7.4 | 6.35 | 13.0 | 5.7 | 3.4 | 25.0 |
