Spécifications du fil : Métrique, PG, G(PF) et TNP
Indice d’étanchéité : IP68 - 5 bars
Plage de température: -20°C à +100°C, -40°C à +300°C par intermittence
Caractéristiques du produit :
1. Peut mettre à la terre des câbles blindés, installation unidirectionnelle, résistant aux chocs.
2. Répond aux exigences de la technologie actuelle.
3. Facile à installer et à utiliser.
4. Haute résistance à la corrosion, étanche.
Matériaux du produit :
Ressort de contact : alliage de cuivre spécial ; Insert de serrage : polyamide 6 ; Joint : néoprène (CR); Joint torique : caoutchouc nitrile butadiène (NBR); Inflammabilité : V2 (selon UL 94).

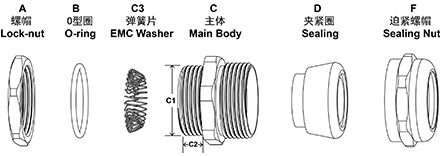

Vue éclatée :
Paramètres techniques :
Presse-étoupe métallique à ressort CEM | ||||||
Filetage métrique | ||||||
Spécifications du filetage | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Embouteur |
M12*1.5 | M12-6.5 | 3-6.5 | 12 | 6 | 14/14 | 50 |
M16 * 1.5 | M16-8 | 4-8 | 16 | 6 | 20/20 | 50 |
M20 * 1,5 | M20-12 | 6-12 | 20 | 6 | 24/24 | 50 |
M25*1.5 | M25-14 | 10-14 | 25 | 7 | 27/24 | 50 |
M25-16 | 12-16 | 25 | 7 | 27/27 | 50 | |
M25-18 | 13-18 | 25 | 7 | 27/30 | 50 | |
M32*1.5(2) | M32-22 | 15-22 | 32 | 8 | 40/40 | 50 |
M40*1.5(2) | M40-30 | 22-30 | 40 | 8 | 50/50 | 50 |
M50*1.5(2) | M50-38 | 32-38 | 50 | 9 | 55/57 | 50 |
M63*1.5(2) | Référence M63-44 | 37-44 | 63 | 10 | 68/64 | 50 |
M75*1.5(2) | Référence M75-56 | 48-56 | 75 | 15 | 81/81 | 50 |
M85*1.5(2) | M85-70 | 62-70 | 85 | 15 | 95/95 | 50 |
Fil standard allemand | ||||||
Spécifications du filetage | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Embouteur |
PG7 | PG7-6.5 | 3-6.5 | 12.5 | 6 | 14/14 | 50 |
PG9 | PG9-8 | 4-8 | 15.2 | 6 | 20/20 | 50 |
PG11 | PG11-10 | 5-10 | 18.6 | 6 | 20/20 | 50 |
PG13.5 | PG13.5-12 | 6-12 | 20.4 | 6.5 | 24/24 | 50 |
PG16 | PG16-14 | 10-14 | 22.5 | 6.5 | 24/24 | 50 |
PG21 | PG21-18 | 13-18 | 28.3 | 7 | 30/30 | 50 |
PG29 | PG29-25 | 18-25 | 37 | 8 | 40/40 | 50 |
PG36 | PG36-33 | 25-32 | 47 | 8 | 50/50 | 50 |
PG42 | Feuillet PG42-38 | 32-38 | 54 | 9 | 57/57 | 50 |
PG48 | PG48-44 | 37-44 | 59.3 | 10 | 68/68 | 50 |
Fil standard britannique | ||||||
Spécifications du filetage | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Embouteur |
G1/4 | G1/4 | 3-6.5 | 13.1 | 8 | 17/17 | 50 |
G3/8 | G3/8 | 5-10 | 16.6 | 9 | 20/20 | 50 |
G1/2 | G1/2 | 10-14 | 20.9 | 9 | 24/24 | 50 |
G3/4 | G3/4 | 13-18 | 26.4 | 12 | 30/30 | 50 |
G1 | G1 | 18-25 | 33.2 | 12 | 40/40 | 50 |
G1-1/4 | G1-1/4 | 25-32 | 41.9 | 15 | 50/50 | 50 |
G1-1/2 | G1-1/2 | 32-38 | 47.8 | 15 | 57/57 | 50 |
G2 | G2 | 37-44 | 59.6 | 15 | 64/64 | 50 |
Fil standard américain | ||||||
Spécifications du filetage | Spécifications | Gamme de câbles (mm) | Diamètre extérieur du filetage (mm) | Longueur du fil (mm) | Diamètre de la clé (mm) | Embouteur |
NPT1/4 | NPT1/4 | 3-6.5 | 13.6 | 13 | 17/17 | 50 |
NPT3/8 | NPT3/8 | 5-10 | 17 | 13 | 20/20 | 50 |
NPT1/2 | NPT1/2 | 10-14 | 21.2 | 13 | 24/24 | 50 |
NPT3/4 | NPT3/4 | 13-18 | 26.5 | 13 | 30/30 | 50 |
NPT1 | NPT1 | 18-25 | 33.2 | 15 | 40/40 | 50 |
NPT1-1/4 | NPT1-1/4 | 25-33 | 41.9 | 17 | 54/54 | 50 |
NPT1-1/2 | NPT1-1/2 | 32-38 | 48 | 15 | 50/50 | 50 |
TNP2 | TNP2 | 37-44 | 60 | 20 | 64/64 | 50 |
