Vue d’ensemble du produit :
Le presse-étoupe antidéflagrant est un dispositif principalement utilisé pour la fixation et la protection des fils et des câbles dans les équipements mécaniques, électriques, marins et anticorrosion. Ses fonctions sont la fixation et l’étanchéité des câbles. La fixation consiste à verrouiller le câble à travers le presse-étoupe pour éviter le déplacement axial et la rotation radiale du câble, assurant ainsi une connexion normale du câble. L’étanchéité fait référence à la protection IP couramment mentionnée, c’est-à-dire la protection contre la poussière et l’eau.
Champ d’application :
1. Zones dangereuses de la zone 1 et de la zone 2.
2. Environnements de gaz explosifs de classe IIA, IIB et IIC.
Caractéristiques du produit :
1. Fabriqué en laiton ou en acier inoxydable. Veuillez indiquer si de l’acier inoxydable est nécessaire.
2. Le câble utilise un joint d’étanchéité.
3. Bonne performance de protection.
4. Il a les caractéristiques d’une utilisation et d’une installation faciles, d’une structure sûre et fiable et d’excellentes performances antidéflagrantes.
5. Il répond aux exigences des normes GB3836 - 2000 et IEC60079.
Méthode d’installation :
Une extrémité de la sortie du connecteur étanche en acier inoxydable peut verrouiller les câbles entrants et sortants et jouer un rôle dans l’étanchéité, l’étanchéité à la poussière et l’anti-vibration. L’autre extrémité peut être connectée au corps de la boîte d’équipement, ou elle peut être connectée à l’équipement électrique avec des filetages internes à l’entrée et à la sortie selon le filetage sélectionné.
Caractéristiques du produit :
Il s’agit d’un produit antidéflagrant de type isolation en acier inoxydable 304 de haute qualité. Ses griffes de serrage spéciales et sa conception de bague de serrage peuvent serrer une large gamme de câbles, avec une résistance à la traction extrêmement forte. Il peut être étanche à l’eau, à la poussière, résistant au sel, aux acides faibles, à l’alcool, à l’huile, à la graisse et aux solvants généraux.
Spécifications du filetage : Fil métrique M, fil allemand PG, fil britannique G et fil américain NPT.
Niveau de protection : Isolation de la zone 2 - type antidéflagrant (EX dII). Dans la plage de baïonnette spécifiée, utilisez une bague d’étanchéité plate pour visser et serrer le presse-étoupe afin d’atteindre IP68 - 10 bars.
Température de fonctionnement : - 40 °C ~ + 100 °C, et il peut atteindre +120 °C pendant une courte période.
Matériaux du produit :
Les pièces A, C et F sont en acier inoxydable, la partie E est en nylon PA66 (classe ignifuge UL94V - 2) et les pièces B et D sont en caoutchouc EPDM résistant aux intempéries.

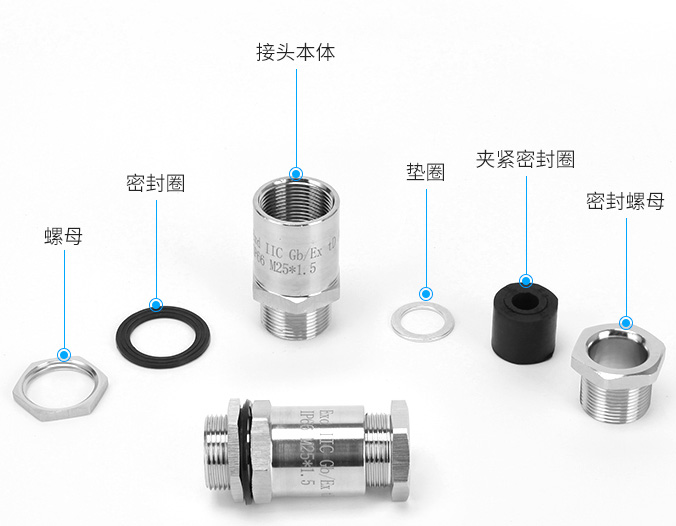

Démontage du produit:
Paramètres techniques :

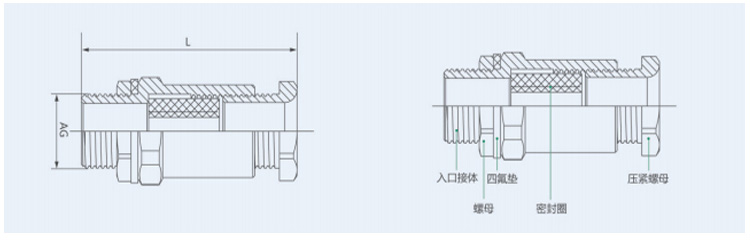

Modèle | Filetage métrique AG | Filetage standard américain AG | Filetage standard britannique AG | Diamètre extérieur du câble | L |
BDM-10A-01 | M20X1.5 | NPT1/2 | G1/2 | φ5~φ13 | 62 |
BDM-10A-02 | M25X1.5 | NPT3/4 | G3/4 | φ8~φ18 | 62 |
BDM-10A-03 | M32X1.5 | NPT1 | G1 | φ12~φ22 | 67 |
BDM-10A-04 | M40X1.5 | TNP1 1/4 | G11/4 | φ16~φ28 | 77 |
BDM-10A-05 | M50X1.5 | TNP1 1/2 | G11/2 | φ18~φ33 | 79 |
BDM-10A-06 | M63X1.5 | TNP2 | G2 | Φ25~φ45 | 81 |
BDM-10A-07 | M75X1.5 | TNP2 1/2 | G21/2 | φ29~φ50 | 100 |
BDM-10A-08 | M85X1.5 | TNP3 | G3 | φ29~φ65 | 100 |
BDM-10A-09 | M90X1.5 | NPT4 | G4 | φ41~φ80 | 100 |
